Kalau pada posting sebelumnya Mas IW sudah memberikan cara memodifikasi Yamaha RX Spesial atau RXS ke motor trail Yamaha TTR 125 maka kali ini Mas IW mengirimkan foto tentang implementasi dari sketsa yang dibuat sebelumnya.
Ada 7 proses dalam modifikasi kali ini yaitu:
1. Buat pola atau pattern sketsa dari support untuk Monoshock motor trail,
2. Bawa pola itu ke Bengkel Motor, buat dari plat sesuai peruntukannya,
3. Setelah jadi bawa pulang support yang sudah jadi,
4. Setel titik-titik yang akan las di rumah,
5. Setelah fix, buat coretan letak support tersebut,
6. Las support dari plat ke Bengkel Motor dengan LAS LISTRIK ! Jangan pakai LAS KARBIT !
7. Selesai.
Setelah di LAS dengan LAS LISTRIK, silakan perhatikan foto-foto yang dikirim Mas IW bagaimana hasil jadi dari sketsa yang dibuat sebelumnya dibawah ini:
 |

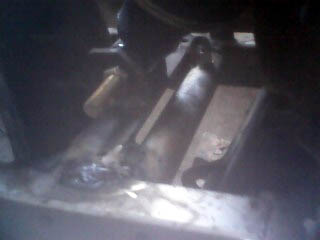

| TOP Support setelah di LAS dititik yang sudah disetting |
 |
| Bottom plate untuk monoshock setelah di LAS dititik yang sesuai |
 |
| Plat Kunci untuk penyanggah bodi motor trail |
 |
| Foto dari sudut lain |
 |
| Buang plat yang tidak dipakai |
 |
| Buang habis plate yang tidak dipakai |
 |
| Foto dari sudut lain |
 |
| Foto dari sudut lain |
 |
| Ban masih ukuran standar, nantinya BAKAL diganti dengan BAN MOTOR TRAIL ! |
 |
| Jarak support dengan BAN Belakang minimal 1 cm |
 |
| Untuk BAN Kecil di posisi LOW |
 |
| Sudut lainnya |
 |
| Jarak Monoshock dengan bodi minimal 1 cm |
 |
| Titik tengah Monoshock |
 |
| Titik Tengan monoshock |
 |
| Titik Tengah Monoshock |
Ketika kita mensetting Monoshock pada posisi tengah, maka kita akan membutuhkan bos untuk mengisi ruang yang kosong di AS SWING ARM tersebut. Pesan di Bengkel Motor untuk membuatkan bos itu dengan cara POTONG bos BEKAS dari Yamaha RX Spesial punya RODA Belakang. Kita butuh hanya 1,5 cm saja !
 |
| Bos untuk AS Swing ARM |
Setelah ketinggian BAN dengan bodi tercapai, akan muncul masalah di rantai. Dengan GIR belakang Yamaha RX Spesial yang standar maka akan terjadi lekukan rantai antara Gir di Mesin dengan Gir Roda Belakang. Untuk mengatasi itu, GANTI GIR Belakang dengan yang lebih BESAR, misalnya ukuran 43 T, harganya sekitar Rp 45.000,- saja.
 |
| GIR diganti dengan ukuran 43 T |
